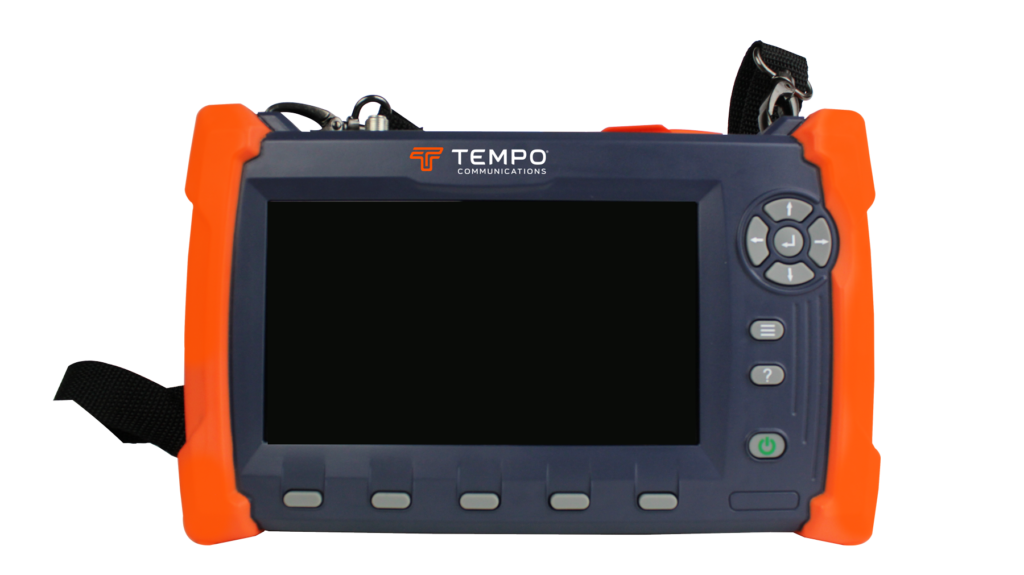

Lokalizator uszkodzeń kabli CABLESCOUT® CS90 (polskie menu)

Lokalizator uszkodzeń kabli CableScout® CS90 produkowany przez Tempo jest przeznaczony głównie dla monterów zajmujących się budową, konserwacją i naprawą cyfrowych sieci CATV na kablach koncentrycznych i służy do lokalizowania uszkodzeń kabli koncentrycznych. Może być również wykorzystywany do lokalizacji uszkodzeń w kablach telefonicznych, elektrycznych, sygnalizacyjnych itp. Urządzenie posiada menu w języku polskim.

Skontaktuj się w sprawie zakupu tego produktu +48 509 642 500 lub dasap@dasap.com.pl

Dla kogo przeznaczony?

Lokalizator uszkodzeń kabli CableScout® CS90 produkowany przez Tempo jest przeznaczony głównie dla monterów zajmujących się budową, konserwacją i naprawą cyfrowych sieci CATV na kablach koncentrycznych i służy do lokalizowania uszkodzeń kabli koncentrycznych. Może być również wykorzystywany do lokalizacji uszkodzeń w kablach telefonicznych, elektrycznych, sygnalizacyjnych itp.

Opis lokalizatora uszkodzeń kabli CableScout® CS90

Zaprojektowany specjalnie do lokalizowania uszkodzeń w kablach koncentrycznych sieci telewizji kablowej CATV i innych kablach współosiowych CS90 zawiera najnowsze rozwiązania zapewniające łatwość użytkowania i nieuzyskiwane  w innych lokalizatorach impulsowych TDR osiągi. Użytkownik musi tylko wybrać typ kabla, a CS90 zrobi całą resztę. Szerokość impulsu, współczynnik propagacji Vp, wzmocnienie i położenie przebiegu na ekranie zostaną wybrane i ustawione automatycznie. Lokalizacja uszkodzenia nie może być szybsza – należy ustawić kursor w miejscu uszkodzenia na wyświetlanym przebiegu, nacisnąć przycisk zoom w celu dokładniejszego ustawienia kursora i odczytać odległość do uszkodzenia.  Wyniki pomiarów (przebiegi) mogą być zapisane na karcie SD lub  w pamięci USB.

Cechy lokalizatora uszkodzeń kabli CableScout® CS90

  • menu w języku polskim.
  • duży, wysokorozdzielczy, podświetlany ekran LCD ;
  • odporna na rozbryzgi wody, kurz i udary obudowa;
  • zerowa strefa martwa;
  • szerokości impulsów: 1, 5 i 25 ns
  • funkcja FastFindTM do przeglądania całego kabla;
  • dedykowane gniazdo wejściowe typu F, 75 Ω;
  • lokalizowanie uszkodzeń chwilowych;
  • kontekstowa pomoc dla każdej funkcji;
  • mała, przenośna i lekka obudowa;
  • wewnętrzna biblioteka typów kabli ułatwiająca pomiary;
  • okienko Span View, wyświetlające cały kabel i przełącznik nawigacyjny
  • zasilanie z akumulatora litowego, zapewniającego 8 godz. pracy.

Korzyści:

  • wykrywanie i lokalizacja uszkodzeń w kablach i elementach pasywnych;
  • wykrywanie i lokalizacja niedopasowań impedancji (np. korozji, wody czy zmian w kablu);
  • impuls pomiarowy o szerokości 1 ns, zwiększający precyzję lokalizacji
  • określanie długości kabla.

Dane techniczne:

WyjścieKlimatyczne
Sygnał wyjściowy:   ½ sinusTemperatura pracy:   0OC ÷ + 50OC
Amplituda ( na 75 Ω): > 4 VTemperatura ładowania: 0OC ÷ + 45OC
Szerokość impulsu:  1 ns, 5 ns, 25 nsTemperatura przechowywania: – 20OC ÷ + 70OC
Impedancja:  75 ΩZasilanie
Zabezpieczenie wejściaTyp baterii:  polimerowa litowo-jonowa, 30 Wh
±400 VDCCzas pracy: typowo 8 godzin pracy ciągłej z typowym  podświetleniem ekranu.
Zasięg Wymiary
do 3,7 km dla Vp = 0,9326,2 x 16,2 x 5,5 cm
 Rozdzielczość poziomaMasa
204 ps (75 mm)0,9 kg
FiltrowanieGwarancja
1, 2, 4, 8, 16, 3212 miesięcy
WyświetlaczPrzechowywanie wyników
Rozdzielczość: 800 x 480Karta SD lub pamięć USB
Rozmiar: 7 cali
Podświetlenie: 1000 cd/m2




Pliki do pobrania

PlikData dodaniaWielkość pliku
pdf Lokalizator uszkodzeń kabli CS9028 stycznia 2021 10:28322 KB

Mimo dołożenia wszelkich starań nie gwarantujemy, że publikowane dane techniczne nie zawierają błędów, które nie mogą być jednak podstawą do roszczeń.
